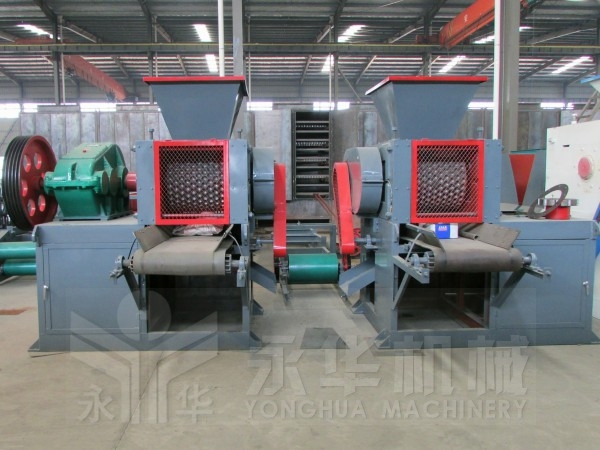

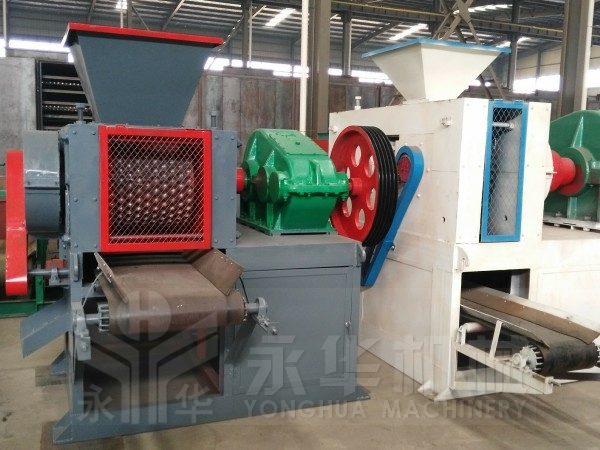

750型压球机

产品介绍

750型压球机主要结构有传动系统、主机架、减速器、皮带运输机、预压装置、辊套的球槽对位装置、液压系统及电控等几部分组成。

永华机械公司压球机优势：

1.中国最大高压（矿粉）压球机制造商；

2.提供520-1200mm辊径全套产品；

3.强制预压输出11T/cm线比压；

4.特种轴承钢6000小时耐磨辊面；

5.封闭齿轮减速器低噪不漏油；

6.成球实验室提供专业成球实验。

性能特点

   1、辊皮选用优质合金锻件，整体淬火处理，硬度可达到60以上，强度高、耐磨性能好，使用寿命长。

   2、型煤压球机成型辊采用国内最先进的胀套镶装式布局，现场拆装、替换极为便利。

   3、型煤压球机入料口选用机械拨料设备和高分子耐磨防堵衬板，均匀布料，不堵料。

   4、可根据用户需求加工不同标准和形状的球窝，球窝经研磨后光洁度高，易于脱模。

工作原理

  1、给料部分工作原理：

    通过定量给料确保物料能均匀进入辊间。电磁调速电机为螺旋送料装置提供动力，螺杆减速器转动，物料通过皮带进入到主进料口。其中，电磁调速电机具有恒距特性，所以，要压制出质量稳定的球团时，必须确保螺旋送料机的压料含量与主机所需物料的含量相等，即二者保持平衡。如果供料量偏小，则无法形成球；如果供料量偏大，则会造成送料装置电过载。因此，压球机的正常工作离不开正确的操作和熟练的技术。

  2、传动部分工作原理：

    主传动系统主要包括了五个部分，分别是电动机、减速机、三角带、开式齿轮以及轧辊。电磁调速电机为主机提供动力，该动力经过的传递经过了皮带轮、圆柱齿轮，最后由棒销联轴器传到主动轴。开式齿轮的主要作用是协调主动轴与被动轴，保证二者同步运行。被动轴承坐后面接着液压保护装置活塞杆的前端，在液压泵的作用下，高压油被压入到液压缸中，由此使活塞产生了轴向位移。

  3、成型部分工作原理

    成型部分即是主机部分，轧辊是其中最核心的部分。如果金属块进入到两压辊之间，或

者进料过多，都会造成液压缸活塞杆受压过载，液压泵停机。此时，蓄能器能够缓冲压力变化，溢流阀自动开启会有，通过活塞的杆位移动变化增加两压辊之间的距离，硬物或者过多的物料能够通过轧辊，设备恢复正常工作，并且确保了压辊的安全性。

技术参数

型号		YHQ-290	YHQ-360	YHQ-430	YHQ-500	YHQ-650	YHQ-850
产量	小时	1-2T/h	2-4 T/h	3-5 T/h	5-6 T/h	6-7 T/h	8-10 T/h
	年产	5000吨	1万吨	2万吨	3万吨	5万吨	10万吨
轧辊宽度		200mm	250mm	250mm	300mm	350mm	460mm
轧辊直径		290mm	360mm	430mm	500mm	650mm	850mm
功率		5.5kw	7.5kw	11-15kw	18.5-22kw	22-30kw	45-75kw
主轴转速		可采用调整电机转速可调
减速机		ZQ250	ZQ350	ZQ400	ZQ500	ZQ650	ZQ850
轧辊材质		65锰或高铬合金	65锰或高铬合金	65锰或高铬合金	65锰或高铬合金	65锰或高铬合金	65锰或高铬合金
压力形式		斜铁恒压或液压	斜铁恒压或液压	斜铁恒压或液压	斜铁恒压或液压	斜铁恒压或液压	斜铁恒压或液压
球型尺寸		用户可参考，或自定大小形状
