产品介绍

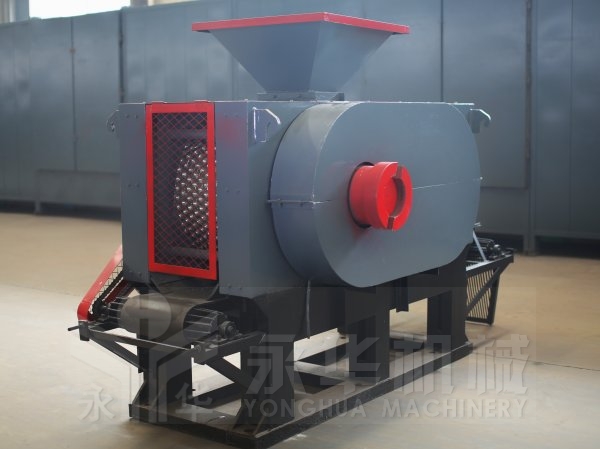

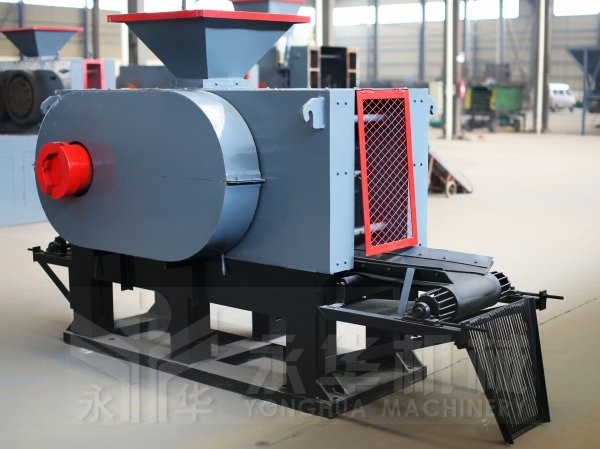

500型成球机要结构有传动系统、主机架、减速器、皮带运输机、预压装置、辊套的球槽对位装置、液压系统及电控等几部分组成。核心部分是轧辊。当两压辊之间进料过多或进入金属块时,液压缸活塞杆受压过载,液压泵会停机、蓄能器对压力变化起缓冲作用、溢流阀开启回油、活塞杆移位使压辊间缝隙加大从而使硬物通过压辊,系统压恢复正常,可以保护压辊不损坏。 500型压球机可以根据压球密度的要求调整压力,生产机动灵活。
永华机械500压球机技术要点:
1、辊皮选用优质合金钢锻件毛坯生产,整体淬火处理,硬度可达到HRC60以上,强度高、耐磨怀能好,使用寿命长。
2、为解决入料角堆物料而造成的棚料问题,成型机入料口采用机械拨料装置和高分子耐磨防堵衬板,均匀布料,不棚料。
3、入料口设有调整板,调整入料量,保证物料成型压缩比控制在一定的比值范围内,成球率高达96%上,强度高。
4、煤球成型机采用液压缸加压,液压系统中设有蓄能器,既保证成型压力又保证设备的安全。
5、可根据用户要求加工出不同规格和形状的球窝,球窝经研磨后光洁度高,易于脱模。
性能特点
1、转速稳定,成型率高,产品粒度均匀;
2、成型压力比以往更大,而且压力可调,成品质量好;
3、成型系统安全可靠,部件更换方便,保养工作量小;
4、结构简单紧凑,节约场地,工作可靠;
5、脱模顺畅,噪音低,粉尘少;
6、根据客户要求,可压制各种形体成品
工作原理
1、给料部分工作原理:
通过定量给料确保物料能均匀进入辊间。电磁调速电机为螺旋送料装置提供动力,螺杆减速器转动,物料通过皮带进入到主进料口。其中,电磁调速电机具有恒距特性,所以,要压制出质量稳定的球团时,必须确保螺旋送料机的压料含量与主机所需物料的含量相等,即二者保持平衡。如果供料量偏小,则无法形成球;如果供料量偏大,则会造成送料装置电过载。因此,压球机的正常工作离不开正确的操作和熟练的技术。
2、传动部分工作原理:
主传动系统主要包括了五个部分,分别是电动机、减速机、三角带、开式齿轮以及轧辊。电磁调速电机为主机提供动力,该动力经过的传递经过了皮带轮、圆柱齿轮,最后由棒销联轴器传到主动轴。开式齿轮的主要作用是协调主动轴与被动轴,保证二者同步运行。被动轴承坐后面接着液压保护装置活塞杆的前端,在液压泵的作用下,高压油被压入到液压缸中,由此使活塞产生了轴向位移。
3、成型部分工作原理
成型部分即是主机部分,轧辊是其中最核心的部分。如果金属块进入到两压辊之间,或
者进料过多,都会造成液压缸活塞杆受压过载,液压泵停机。此时,蓄能器能够缓冲压力变化,溢流阀自动开启会有,通过活塞的杆位移动变化增加两压辊之间的距离,硬物或者过多的物料能够通过轧辊,设备恢复正常工作,并且确保了压辊的安全性。
技术参数
型号 | YHQ-290 | YHQ-360 | YHQ-430 | YHQ-500 | YHQ-650 | YHQ-850 | |
产量 | 小时 | 1-2T/h | 2-4 T/h | 3-5 T/h | 5-6 T/h | 6-7 T/h | 8-10 T/h |
年产 | 5000吨 | 1万吨 | 2万吨 | 3万吨 | 5万吨 | 10万吨 | |
轧辊宽度 | 200mm | 250mm | 250mm | 300mm | 350mm | 460mm | |
轧辊直径 | 290mm | 360mm | 430mm | 500mm | 650mm | 850mm | |
功率 | 5.5kw | 7.5kw | 11-15kw | 18.5-22kw | 22-30kw | 45-75kw | |
主轴转速 | 可采用调整电机转速可调 | ||||||
减速机 | ZQ250 | ZQ350 | ZQ400 | ZQ500 | ZQ650 | ZQ850 | |
轧辊材质 | 65锰或高铬合金 | 65锰或高铬合金 | 65锰或高铬合金 | 65锰或高铬合金 | 65锰或高铬合金 | 65锰或高铬合金 | |
压力形式 | 斜铁恒压或液压 | 斜铁恒压或液压 | 斜铁恒压或液压 | 斜铁恒压或液压 | 斜铁恒压或液压 | 斜铁恒压或液压 | |
球型尺寸 | 用户可参考,或自定大小形状 |
