产品介绍

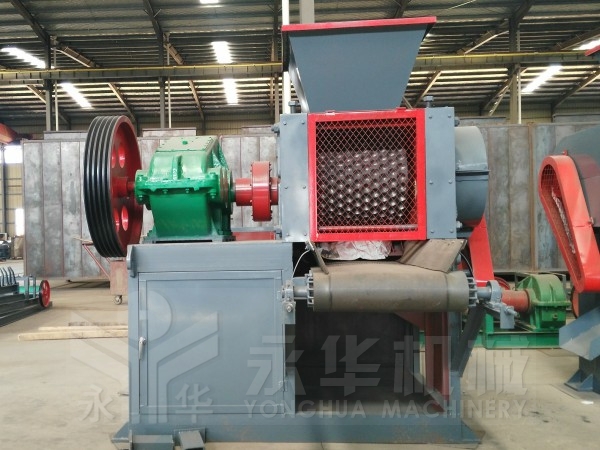

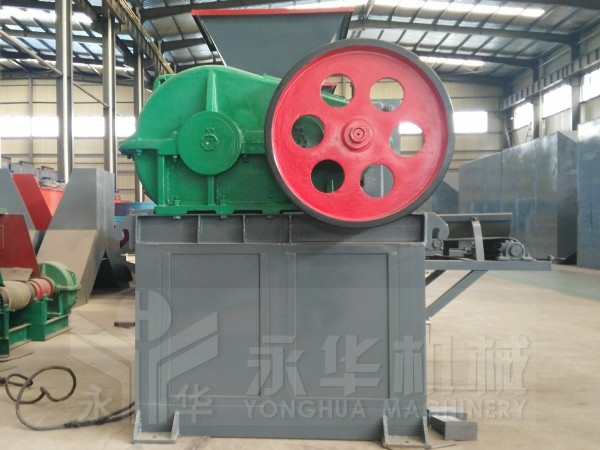

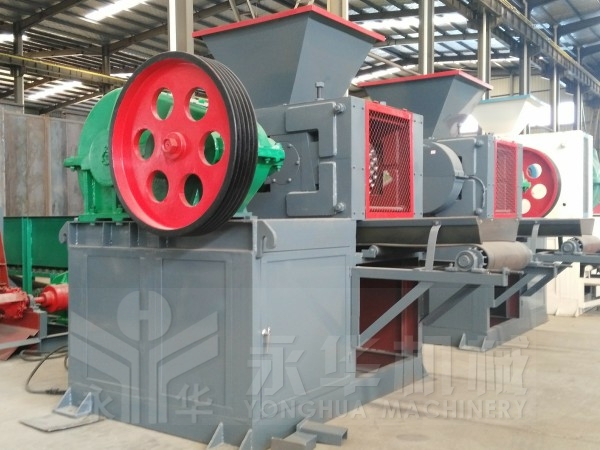

型煤压球机构造由三部分构成:一给料部分;二传动部分;三成型部分
1、给料部分,主要是实现定量给料来保证物料均匀进入对辊间。
2、传动部分,主传动系统为:电动机--三角形带---减速机---开式齿轮---轧辊。
3、成型部分,主要指主机部分,核心部分是轧辊。
性能特点
采用精密铸造一次成形,材料采用多种合金材料,具有强度高、韧性好、耐磨性能好,等显著贴点。型煤压球机设备是煤炭产业中节能减排的首选投资项目。细煤粉做燃料容易压火且运输、使用不便,通常通过型煤压球机设备将煤粉压制成球型、鹅蛋型、方型等块状后再进一步利用。
型煤压球机可用来压制煤粉、铁粉、焦煤、铝粉、铁屑、氧化铁皮、碳粉、炭粉、矿渣、石膏、尾矿、污泥、高岭土、活性炭、焦末等各种粉末、粉料、废料、废渣,广泛应用于耐材、电厂、冶金、化工、能源、运输、供暖等行业,经压球机制作成型后的物料,节能环保,便于运输,提高了对废料的利用率,具有良好的经济效益和社会效益。
工作原理
型煤压球机主机由电磁调速电机提供动力,经皮带轮、圆柱齿轮减速机,通过棒销联轴器传至主动轴。主动轴与被动轴通过开式齿轮保证同步运行。被动轴承座后边装有液压装置。螺旋送料装置由电磁调速电机驱动,经皮带轮、蜗杆减速器转动,将被 压物料强制压入主进料口。由于电磁调速电机恒矩特性,当螺旋送料机的压料量与主机所需物料量相等时,可以保持恒定的供料压力使球团质量稳定。如供料量过大,则送料装置的电过载;供料量过小则不成球。因此熟练的操作技是保证压球正常工作的重要条件。
液压保护装置是由液压泵将高压油打入液压缸,使活塞产生轴向位移。活塞杆的前接头顶在轴承座上以满足生产压力要求。当两压辊之间进料过多或进入金属块时,液压缸活塞杆受压过载,液压泵会停机、蓄能器对压力变化起缓冲作用、溢流阀开启回油、活塞杆移位使压辊间缝隙加大从而使硬物通过压辊,系统压恢复正常,可以保护压辊不损坏。本机可以根据压球密度的要求调整压力,生产机动灵活。
技术参数
规格型号 | 压辊尺寸 (mm) | 主轴转速 (r/min) | 电机功率 (kw) | 产量 (t/h) | 外型尺寸 (m) | |
YH290 | 290×200 | 12-15 | 5.5-7.5 | 1-3 | 1.6×1.2×1.4 | |
YH360 | 360×250 | 12-15 | 7.5-11 | 3-5 | 2.1×1.3×1.76 | |
YH430 | 430×250 | 12-15 | 15-18.5 | 4-7 | 2.3×1.53×1.9 | |
YH500 | 500×300 | 12-15 | 22-30 | 5-10 | 2.6×1.75×2.1 | |
YH650 | 650×350 | 10-13 | 37-55 | 8-13 | 3.4×2×2.2 | |
YH750 | 750×380 | 10-13 | 45-75 | 12-17 | 3.7×2.55×2.6 | |
YH850 | 850×460 | 10-13 | 75-110 | 15-20 | 3.9×2.6×2.7 | |
YH1000 | 1000×530 | 10-13 | 110-132 | 20-30 | 4×2.8×2.8 | |
根据物料比重不同,所配电机大小和产量大小会有不同 |
