产品介绍

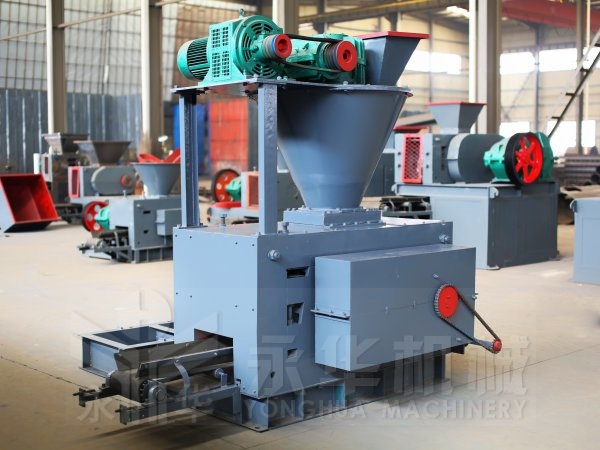

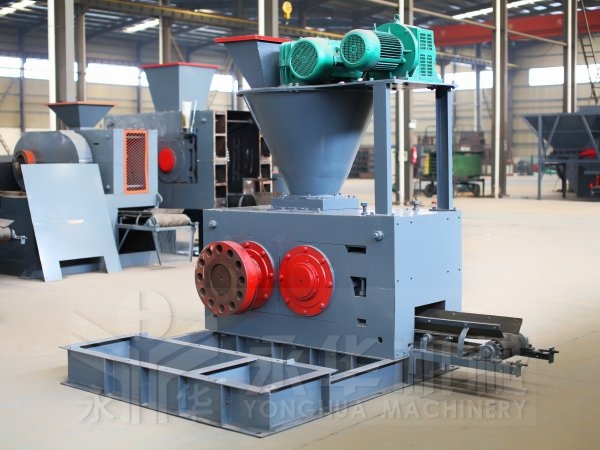

430型压球机成型辊采用套镶装式结构,现场拆装、更换2-3个小时完成,极为方便。一可避免辊皮与轮毂过盈配合而容易引起的抱死现象。二可避免热装形式在更换辊皮时需拆送到制造厂家用压力机将辊皮顶出更换的过程,既省成本、省运费,又省工省时。
性能特点
430型压球机是将原料经过粉碎后直接上机生产,无需加水。可完美完成铝屑、镁屑、活性炭、氧化铝、生石灰等活性物料的压制工作。其目的在于减少粉尘、控制容量、返回利用、改进运输特性等产能设计主要是用于干粉压制成皮江法炼镁工艺中的球团粉。400型压球机配套设备有输送机、给料机、粉碎机等,可根据用户需要具体选择。
430型压球机辊皮采用65锰铸造。经特殊热处理后硬度可达58度以上。辊皮采用组合装配,磨损后可更换。干粉压球机有缓冲装置,可更好地保护设备免遭硬物冲击。干粉压球机设计有球碗可调装置使两辊皮球碗永远在可调范围之内 400型压球机,永不错位。400型压球机压球过程中物料实际密度能增大1-3倍,从而达到一定强度要求.本系列工业成型设备不但适合于工业造气、锅炉型煤、冷压型焦、点火型煤、民用型煤,还适用于民用冶金、耐材、医药等材料的各种成型。
工作原理
430型压球机主要结构有传动系统、主机架、减速器、皮带运输机、预压装置、辊套的球槽对位装置、液压系统及电控等几部分组成。
1、给料部分工作原理:
通过定量给料确保物料能均匀进入辊间。电磁调速电机为螺旋送料装置提供动力,螺杆减速器转动,物料通过皮带进入到主进料口。其中,电磁调速电机具有恒距特性,所以,要压制出质量稳定的球团时,必须确保螺旋送料机的压料含量与主机所需物料的含量相等,即二者保持平衡。如果供料量偏小,则无法形成球;如果供料量偏大,则会造成送料装置电过载。因此,压球机的正常工作离不开正确的操作和熟练的技术。
2、传动部分工作原理:
主传动系统主要包括了五个部分,分别是电动机、减速机、三角带、开式齿轮以及轧辊。电磁调速电机为主机提供动力,该动力经过的传递经过了皮带轮、圆柱齿轮,最后由棒销联轴器传到主动轴。开式齿轮的主要作用是协调主动轴与被动轴,保证二者同步运行。被动轴承坐后面接着液压保护装置活塞杆的前端,在液压泵的作用下,高压油被压入到液压缸中,由此使活塞产生了轴向位移。
3、成型部分工作原理
成型部分即是主机部分,轧辊是其中最核心的部分。如果金属块进入到两压辊之间,或
者进料过多,都会造成液压缸活塞杆受压过载,液压泵停机。此时,蓄能器能够缓冲压力变化,溢流阀自动开启会有,通过活塞的杆位移动变化增加两压辊之间的距离,硬物或者过多的物料能够通过轧辊,设备恢复正常工作,并且确保了压辊的安全性。
技术参数
型号 | YHQ-290 | YHQ-360 | YHQ-430 | YHQ-500 | YHQ-650 | YHQ-850 | |
产量 | 小时 | 1-2T/h | 2-4 T/h | 3-5 T/h | 5-6 T/h | 6-7 T/h | 8-10 T/h |
年产 | 5000吨 | 1万吨 | 2万吨 | 3万吨 | 5万吨 | 10万吨 | |
轧辊宽度 | 200mm | 250mm | 250mm | 300mm | 350mm | 460mm | |
轧辊直径 | 290mm | 360mm | 430mm | 500mm | 650mm | 850mm | |
功率 | 5.5kw | 7.5kw | 11-15kw | 18.5-22kw | 22-30kw | 45-75kw | |
主轴转速 | 可采用调整电机转速可调 | ||||||
减速机 | ZQ250 | ZQ350 | ZQ400 | ZQ500 | ZQ650 | ZQ850 | |
轧辊材质 | 65锰或高铬合金 | 65锰或高铬合金 | 65锰或高铬合金 | 65锰或高铬合金 | 65锰或高铬合金 | 65锰或高铬合金 | |
压力形式 | 斜铁恒压或液压 | 斜铁恒压或液压 | 斜铁恒压或液压 | 斜铁恒压或液压 | 斜铁恒压或液压 | 斜铁恒压或液压 | |
球型尺寸 | 用户可参考,或自定大小形状 |
