产品介绍

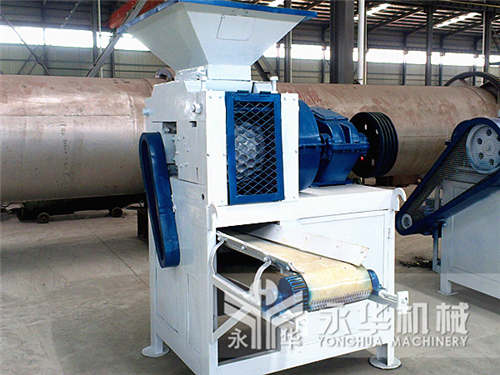

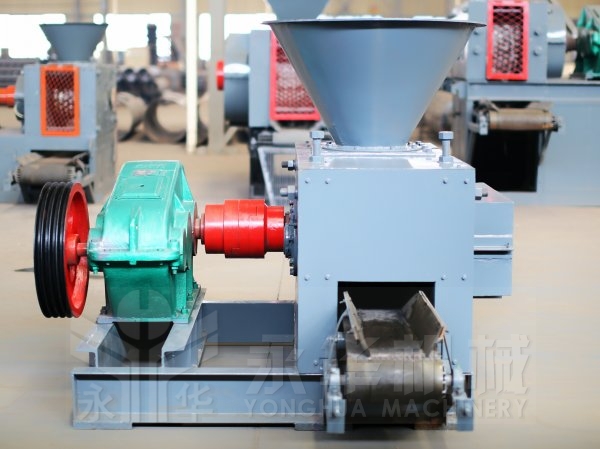

360型压球机生产的制品耐用性强,生产效率高,适用于生产各种高强度环保型型煤、型焦、矿粉、耐材等。本机采用斜铁式加压、压力强大,操作简单,维修方便,运转可靠等优点。
性能特点
360型压球机生产的制品耐用性强,生产效率高,适用于生产各种高强度环保型型煤、型焦、矿粉、耐材等。本机采用斜铁式加压、压力强大,操作简单,维修方便,运转可靠等优点。
永华机械公司压球机优势:
1.中国最大高压(矿粉)压球机制造商;
2.提供520-1200mm辊径全套产品;
3.强制预压输出11T/cm线比压;
4.特种轴承钢6000小时耐磨辊面;
5.封闭齿轮减速器低噪不漏油;
6.成球实验室提供专业成球实验。
工作原理
1、给料部分工作原理:
通过定量给料确保物料能均匀进入辊间。电磁调速电机为螺旋送料装置提供动力,螺杆减速器转动,物料通过皮带进入到主进料口。其中,电磁调速电机具有恒距特性,所以,要压制出质量稳定的球团时,必须确保螺旋送料机的压料含量与主机所需物料的含量相等,即二者保持平衡。如果供料量偏小,则无法形成球;如果供料量偏大,则会造成送料装置电过载。因此,压球机的正常工作离不开正确的操作和熟练的技术。
2、传动部分工作原理:
主传动系统主要包括了五个部分,分别是电动机、减速机、三角带、开式齿轮以及轧辊。电磁调速电机为主机提供动力,该动力经过的传递经过了皮带轮、圆柱齿轮,最后由棒销联轴器传到主动轴。开式齿轮的主要作用是协调主动轴与被动轴,保证二者同步运行。被动轴承坐后面接着液压保护装置活塞杆的前端,在液压泵的作用下,高压油被压入到液压缸中,由此使活塞产生了轴向位移。
3、成型部分工作原理
成型部分即是主机部分,轧辊是其中最核心的部分。如果金属块进入到两压辊之间,或
者进料过多,都会造成液压缸活塞杆受压过载,液压泵停机。此时,蓄能器能够缓冲压力变化,溢流阀自动开启会有,通过活塞的杆位移动变化增加两压辊之间的距离,硬物或者过多的物料能够通过轧辊,设备恢复正常工作,并且确保了压辊的安全性。
技术参数
型号 | YHQ-290 | YHQ-360 | YHQ-430 | YHQ-500 | YHQ-650 | YHQ-850 | |
产量 | 小时 | 1-2T/h | 2-4 T/h | 3-5 T/h | 5-6 T/h | 6-7 T/h | 8-10 T/h |
年产 | 5000吨 | 1万吨 | 2万吨 | 3万吨 | 5万吨 | 10万吨 | |
轧辊宽度 | 200mm | 250mm | 250mm | 300mm | 350mm | 460mm | |
轧辊直径 | 290mm | 360mm | 430mm | 500mm | 650mm | 850mm | |
功率 | 5.5kw | 7.5kw | 11-15kw | 18.5-22kw | 22-30kw | 45-75kw | |
主轴转速 | 可采用调整电机转速可调 | ||||||
减速机 | ZQ250 | ZQ350 | ZQ400 | ZQ500 | ZQ650 | ZQ850 | |
轧辊材质 | 65锰或高铬合金 | 65锰或高铬合金 | 65锰或高铬合金 | 65锰或高铬合金 | 65锰或高铬合金 | 65锰或高铬合金 | |
压力形式 | 斜铁恒压或液压 | 斜铁恒压或液压 | 斜铁恒压或液压 | 斜铁恒压或液压 | 斜铁恒压或液压 | 斜铁恒压或液压 | |
球型尺寸 | 用户可参考,或自定大小形状 |
